WL-42B HYDRAULICS

Fits:WL-42B
Click a number on the diagram to find the part.

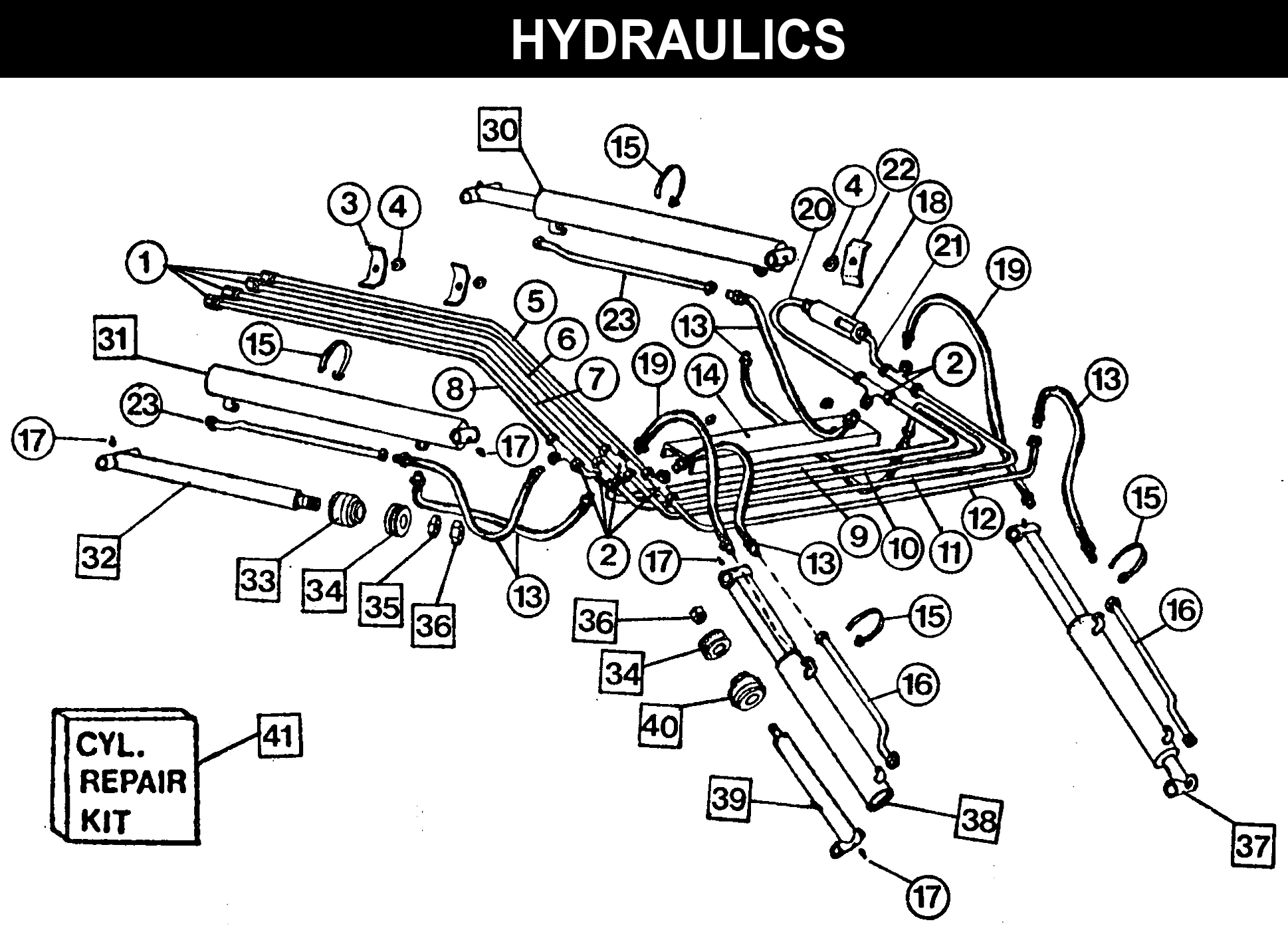

WL-42B HYDRAULICS exploded diagram
RefPhotoPart # Description Qty Price Buy
1PF-FFC8 PIPE FITTING - FEMALE CONNECTOR 4 $20.13
2FSBT-8 FLARELESS SWIVEL NUT TEE 6 $75.47
3OH-3 OIL LINE PROTECTOR 2 $12.58
4HFN0616 HEX NUT - 3/8 5 $0.67
5OLT-24 OIL LINE 1 $27.63
6OLT-25 OIL LINE 1 $35.23
7OLT-26 OIL LINE 1 $27.63
8OLT-27 OIL LINE 1 $25.13
9OLT-28 OIL LINE 1 $47.82
10OLT-29 OIL LINE 1 $40.22
11OLT-30 OIL LINE 1 $35.23
12OLT-31 OIL LINE 1 $32.68
13H06020-FF HYDRAULIC HOSE - 3/8 X 20 6 $50.22
14OH-1 OIL LINE PROTECTOR 1 $105.61
14OLT-1 OIL LINE 1 $19.77
15BAND-15 METAL BAND 4 $5.03
17ZER1805 GREASE FITTING 8 $2.53
18SLV-1 RELIEF VALVE 1 $274.00
19H06030-FF HYDRAULIC HOSE STEEL LINE - 3/8 X 30 2 $65.36
20OLT-22 OIL LINE - HOOK 1 $17.62
21OLT-23 OIL LINE 1 $12.58
22OH-5 OIL LINE PROTECTOR 1 $10.07
23OLT-2 OIL LINE 2 $22.62
30L-19 CYLINDER-LIFT 2 $1,272.08
31L-1001 CYLINDER-BARREL (L-10) 2 $515.33
32L-1910 CYLINDER-RAM (L-19) 2 $558.11
33G-B GLAND (1-3/4 RAM) 2 $145.84
34P-B PISTON - 3 DIA. 4 $118.14
35HJN1614 HEX JAM NUT - 1 2 $17.62
36HFN1614 NUT - 1 4 $5.07
37B-310 CYLINDER-RAM - 1.75 DIA. (B-3) (B-5) 2 — Call to order
39B-501 CYLINDER-BARREL - 3 DIA. (B-5) 2 $646.08
39B-310 CYLINDER-RAM - 1.75 DIA. (B-3) (B-5) 2 — Call to order
40G-E GLAND-TAPERED (1-3/4 RAM) 2 $155.86
41#4CK CYLINDER REPAIR SEAL KIT 4 $103.48
