Parts Lookup › Landscraper™

Landscraper Main Parts

Click a number on the diagram to find the part.

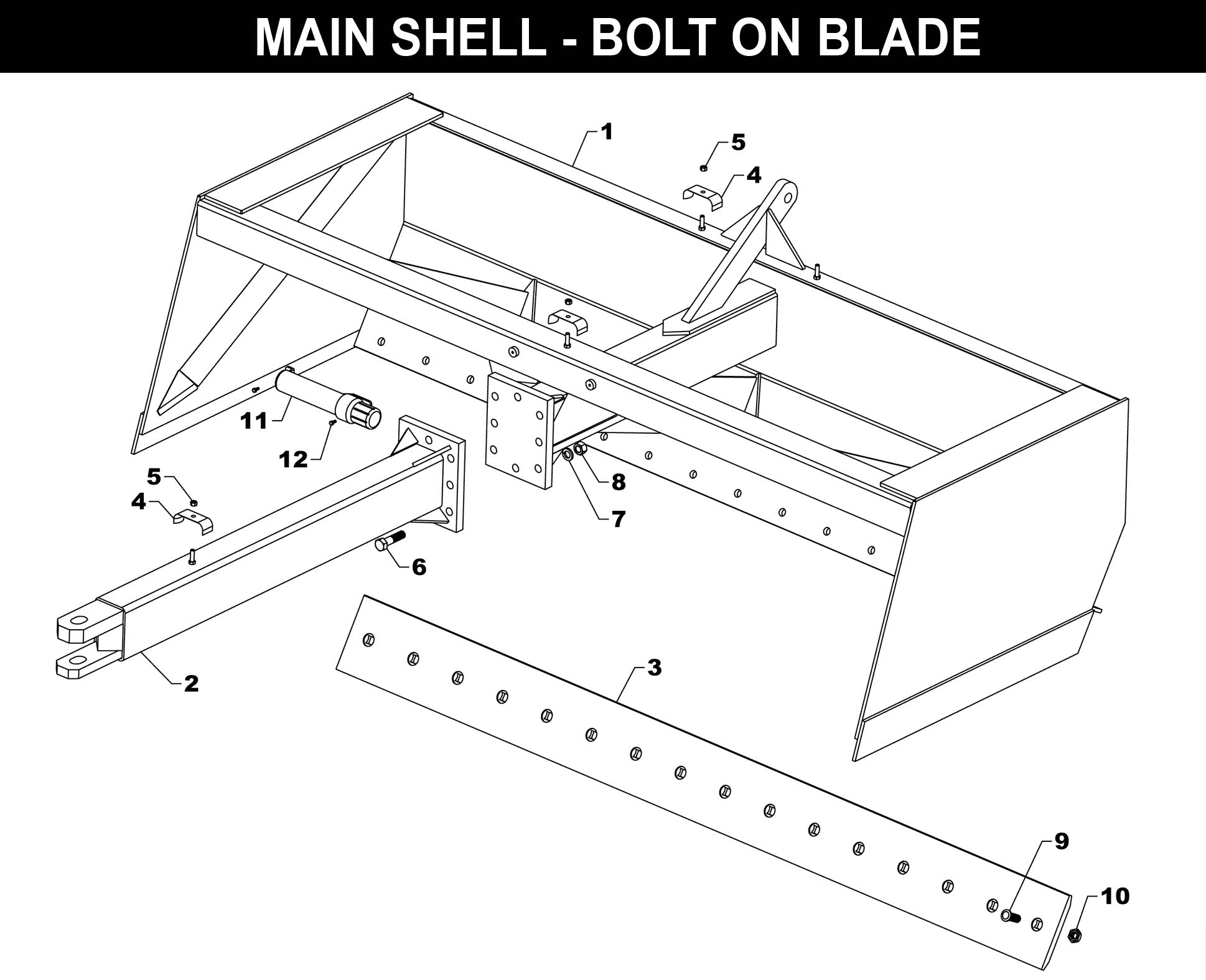

Landscraper Main Parts exploded diagram
RefPhotoPart # Description Qty Price Buy
1LS-501AS MAIN SHELL - 8 FT. 1 — Call to order
1LS-401AS MAIN SHELL - 10 FT. 1 — Call to order
1LS-301AS MAIN SHELL - 12FT. 1 — Call to order
2LS-45AS TONGUE ASSEMBLY 1 $849.28
3LS-513 CUTTING EDGE - BOLT ON - 8FT. 1 $1,118.37
3LS-413 CUTTING EDGE - BOLT ON - 10 FT. 1 $1,397.99
3LS-313 CUTTING EDGE - BOLT ON - 12FT. 2 $838.79
4OH-19 OIL LINE PROTECTOR 3 $20.13
5HTN0616 LOCK NUT - 3/8 3 $2.53
6HHS1210048 BOLT -3/4 X 3 8 $7.54
7LWM12 LOCK WASHER -3/4 8 $0.82
8HFN1210 NUT - 3/4 8 $2.53
9FPB1210032 PLOW BOLT - 3/4 - 10 X 2 1 $15.12
10OLN1210 10 OVAL LOCK NUT - 3/4 1 $5.03
11GP-2 CANISTER TO STORE MANUAL 1 $44.94
12EC-M03 SELF-TAPPING SCREW 2 $1.56
